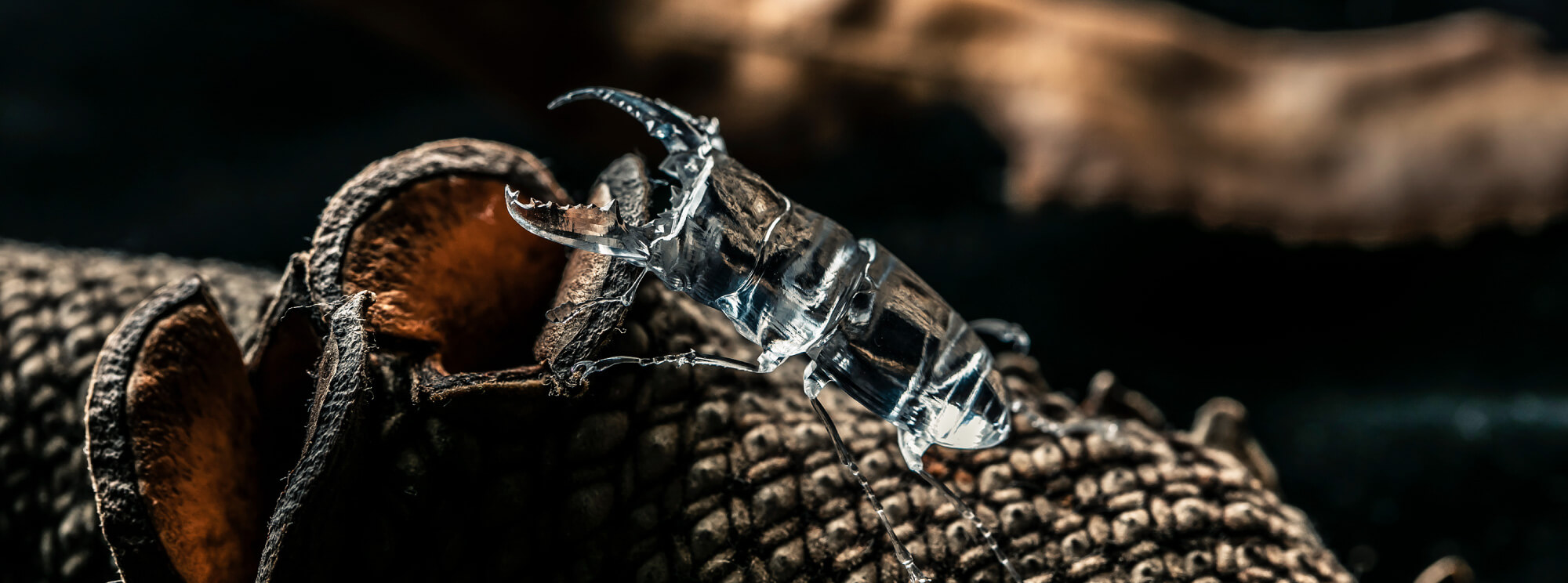

リミットも常識も超えた、
驚くべき切削技術

微細穴

主に半導体業界の製造装置や検査装置の治具などで使われる部品

恒温:±0.3°C以下 / 防振: 2μm未満の加工環境で微細穴あけの超高精度加工を実現。
また、穴位置精度や真円度などの精度においても高い評価を得ております。

・穴径: 0.04mm
・穴深さ: 0.4mm
・穴間ピッチ: 0.046mm
・穴数: 約4,000 ヶ所
・材質: トップファイン

・穴径: 2段穴-①0.045mm ②0.06mm
・穴深さ: 0.55mm
・穴間ピッチ: 0.13mm
・穴数: 約3,000 ヶ所
・材質: スミカスーパー

・穴径: 2段穴-①0.3mm ②0.4mm
・穴深さ: 4.0mm
・穴間ピッチ: 1.1mm
・穴数: 約12,000 ヶ所
・材質: カーボン入りPEEK

薄肉および薄壁

主に半導体や医療機器など分野や先進技術の研究開発の分野

通常では加⼯不可能なサイズ(薄さや厚み)の⾼精度加⼯や難加⼯を実現しています。
また、加⼯⾯の粗さ精度においても⾼い評価を得ております。

・壁厚: 0.009mm
・壁⾼さ: 8mm
・材質: アクリル

・壁厚: 0.0091〜0.0117mm
・壁⾼さ: 最大値10mm
・材質: PEEK

・膜厚: 0.03mm
・葉脈: 幅1.9mm × 厚: 1.3mm
・材質: アクリル

極細⻑尺

様々な業界の研究開発の分野

通常では加工不可能なサイズ(径の細さと⻑さ)の高精度加工や難加工を実現しています。
また、加工精度の高さや難削材の加工においても高い評価を得ております。

・直径: φ0.08mm × 全⻑: 50mm
*径のバラつき(先端-中央-根本): 0.008mm未満
・材質: PEEK

・直径: φ0.3mm × 全⻑: 150mm
　*径のバラつき(先端-中央-根本): 0.01mm未満
・材質: 右-PEEK , 左-POM

・糸径: φ0.11mm
・材質: アクリル

透明および鏡面

光学やセンサーなどのレンズ、
監視カメラのカバー、
研究用の可視化検証など
産学官の様々な分野

人の手による磨き無しの機械加工で超透明&超鏡面を実現。
細部までの透明仕上げ、透明度や鏡面度の精度ムラが無いなど独自の技術は多くのメディアで掲載されました。

・レンズおよびリフレクター
・最高精度: Ra0.005μm
・材質: アクリル

・レンズおよびカバー
・最高精度: Ra0.012μm
・材質: ポリカボーネイド

・検証用の可視化モデル
・4条の螺旋穴 (穴:R0.25mmの半月形状)
・材質: アクリル

GEAR

OA・自動車・二輪車・
船舶・時計などを中心に
様々な業界の量産
および研究開発の分野

多種多様なギア・タイミングベルトープーリの高精度加工を実現しています。
また、一般⻭車だけでなく内⻭車やウォームなどの精度試験が出来る品質保証体制も完備してます。

・高精度GEAR
・精度: JIS N4級 / JGMA 0〜1級
・材質: POM

・各種GEAR, 内⻭車, 傘⻭車, タイミングベルトプーリ, ウィーム
・材質: 各種プラスチックおよび金属

・検証用の可視化GEAR
・精度: JGMA 2級
・材質: アクリル

複合旋削

半導体・産業機械業界の量産
および医療機器や
OA機器など
様々な業界の研究開発の分野

樹脂の加工では不可能であった形状や
品質精度の加工を実現
複雑形状の加工や高精度加工だけでなく、
加工面の粗さ精度や勘合精度においても高い評価を得ております。

・一体切削加工の小物部品

・一体切削加工の⻑尺部品

・ネジ有効⻑: 185mm , ネジ山径: φ7mm
・ネジピッチ: 右-1.5 , 左-2.0
・条数: 4条
・材質: 黑-PC(GF) , 白-POM , 透明-アクリル

微細高精度

主に半導体関連の分野
および医療機器・
ロボット・装置などの研究開発の分野

極小サイズの超高精度加工や
複雑形状の加工を実現。
また、樹脂切削でのミクロンレンジの加工精度や多面加工の精度の高さなど高い評価を得ております。

・ X:約3.5mm , Y:約3mm , Z:約2mm
・2ヶ所-Φ2.5穴 *穴公差 -0.005/0
・材質: エンジニアプラスチック

・ X:5mm , Y:7mm , Z:3mm
・2ヶ所-Φ1.25穴 *穴公差 -0.005/0
・材質: エンジニアプラスチック

・X Y Z寸法= X:1.5mm , Y:1.5mm , Z:2.9mm
・ザグリ部の隅R=0.05以下
・材質: エンジニアプラスチック

その他

・小〜中サイズの機能部品

・小〜中サイズの機能部品

・中〜大サイズの部品

・昆虫アート-アクリル製のアリ *原寸の5倍
・胴体⻑ 19mm / 脚の太さ 0.098mm

・昆虫アート-アクリル製のカマキリ *原寸大
・触覚の太さ 0.08mm

・昆虫アート-アクリル製のクモ *原寸大
・胴体⻑ 8mm / 胴体幅 2.8mm / 脚の太さ(先端) 0.13mm
